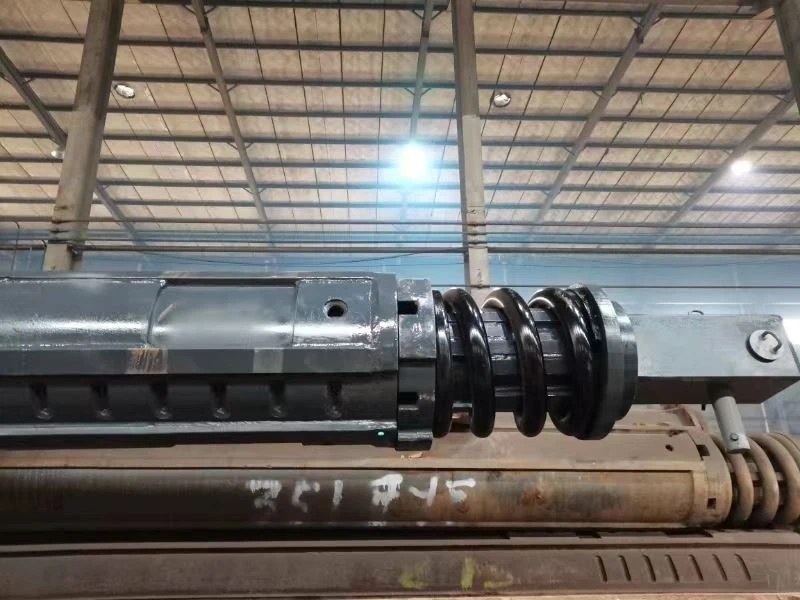

دکل حفاری چرخشی که میله کلی را بهم متصل می کند

دکل حفاری چرخشی میله کلی به هم قفل کننده یک جزء حیاتی است که در مته های چرخشی هیدرولیک برای فعالیت های حفاری استفاده می شود. این شامل 2 تا 5 بخش لوله ای تلسکوپی است که هر یک دارای یک کلید محرک و سیستم شکاف قفل است که روی سطح بیرونی جوش داده شده است. وظیفه اصلی آن انتقال همزمان گشتاور درایو چرخشی و فشار سیستم فشار به ابزار حفاری است.



هر مفصل ترمینال به طور ابتکاری دارای یک ساختار حلقه تقویت کننده با عملیات حرارتی است که می تواند به طور موثر خطر ترک خوردگی لوله در حین حفاری را کاهش دهد. طراحی ساختار راهنما طولانی عمودی سوراخ مته را افزایش می دهد، تنش را در دهانه پایینی بهبود می بخشد، میزان شکست پارگی لوله پایین تر را کاهش می دهد، پایداری لوله مته را تحت فشار افزایش می دهد و عرض حلقه محافظ را برای جلوگیری از افزایش می دهد. تغییر شکل روزنه لوله مته مربعی به هم پیوسته با دنده های محرک جوش داده شده به مکانیسم قفل مجهز شده است تا تضمین کند که حداکثر گشتاور به هر بخش تلسکوپی منتقل می شود و در نتیجه حداکثر گشتاور را در طول کاملاً طولانی منتقل می کند.



این محصول سازگاری عالی را نشان می دهد، زیرا با طیف گسترده ای از مدل های دکل حفاری دوار سازگار است. برای پروژه های مختلف قابل استفاده است و می تواند در زمینه های مختلف مورد استفاده قرار گیرد. ایمن و قابل اعتماد است و دارای ساختاری محکم و مکانیزم در هم قفل شدن قابل اعتماد است. این ویژگی ها ایمنی عملیاتی را افزایش داده و احتمال تصادفات را به حداقل می رساند.







دکل روتاری در هم قفل کننده کلی میله



تایپ کنید	عمق حفاری	A	B	D	وزن
	(m)	(میلی متر)	(میلی متر)	(میلی متر)	(T)
3 بخش به هم پیوسته Φ394-3×13m	33	13190	36200	14640	8.5
4 بخش به هم پیوسته Φ394-4×15m	52	15190	55000	16640	11.5
5 بخش اصطکاک Φ419-5×13m	58	13075	60800	14570	8.98
4 بخش به هم پیوسته Φ419-4×13m	44	13190	46700	14640	9.15
5 بخش اصطکاک Φ470-5×22m	100	22100	102800	23600	17.75
4 بخش به هم پیوسته Φ470-4×18m	64	18190	66700	19640	15.53
6 بخش اصطکاک Φ508-6×13m	68	13075	60800	14580	12.7
5 بخش به هم پیوسته Φ508-5×15m	68	15075	70800	16580	13.84
4 بخش به هم پیوسته Φ508-4×13m	44	13190	46700	14670	10.8
3 بخش به هم پیوسته Φ508-3×15m	39	15190	42300	16640	13.44
6 بخش اصطکاک Φ580-6×20m	110	20050	110000	21750	22.82
5 بخش به هم پیوسته Φ580-5×18m	82	18050	81500	19750	21.83
4 بخش به هم پیوسته Φ580-4×18m	64	18050	65500	19750	19.01
انواع دیگر را می توان بر اساس تقاضای مشتری تولید کرد.







میله کلی به هم پیوسته نوعی لوازم جانبی حفاری است که در عملیات فونداسیون و شمع بندی، به ویژه در دکل های حفاری دوار استفاده می شود. برای انتقال نیروی چرخشی از دکل حفاری به مته یا سایر ابزارهای حفاری طراحی شده است. در اینجا یک نگاه دقیق به چیست و چگونه کار می کند:



نوار کلی به هم پیوسته چیست؟



میله کلی به هم پیوسته نوعی از میله های کلی با طراحی منحصر به فرد است که شامل بخش های به هم پیوسته است. این بخش‌ها به هم متصل و قفل می‌شوند و به میله کلی اجازه می‌دهند تا بر اساس عمق حفاری و نیازمندی‌ها کشیده یا جمع شوند.



چگونه کار می کند؟



1. ساختار و طراحی
- بخش ها: نوار کلی به هم پیوسته از چندین بخش یا بخش تشکیل شده است که در یکدیگر قرار می گیرند. هر بخش دارای یک مکانیسم به هم پیوسته است که بخش ها را به هم محکم می کند.
- مکانیسم اینترلاک: به طور معمول، این مکانیسم شامل یک سری دندان، پین یا سایر وسایل قفل کننده است که اتصال ایمن بین بخش ها را تضمین می کند. این طراحی به نوار کلی اجازه می دهد تا با افزودن یا حذف بخش ها، باز یا جمع شود.



2. اتصال به دکل حفاری
- پیوست: میله کلی از طریق یک سیستم محرک به دکل حفاری چرخشی متصل می شود. این سیستم گشتاور چرخشی و نیروی محوری را از دکل به میله کلی منتقل می کند.
- چرخش و درایو: همانطور که دکل میله کلی را می چرخاند، نیروی چرخشی را به مته متصل یا ابزارهای دیگر منتقل می کند. طراحی به هم پیوسته تضمین می کند که گشتاور به طور مساوی در طول میله کلی توزیع می شود.



3. عملیات در حفاری
- حفاری: میله کلی به هم پیوسته به داخل گمانه پایین می آید و چرخش ابزارهای حفاری متصل شده را برای نفوذ به زمین هدایت می کند. بخش های به هم پیوسته امکان انعطاف پذیری در تنظیم طول میله کلی را برای قرار دادن عمق های مختلف حفاری فراهم می کند.
- Extension و Retraction: قابلیت افزودن یا حذف قطعات، تنظیم طول میله کلی را با پیشرفت حفاری آسان‌تر می‌کند. این ویژگی به ویژه برای رسیدن به اعماق مختلف بدون نیاز به تغییر کل نوار کلی مفید است.



4. مزایای طراحی در هم تنیده
- انعطاف پذیری: طراحی به هم پیوسته انعطاف پذیری را در انطباق با عمق ها و شرایط مختلف حفاری فراهم می کند.
- دوام: مکانیسم قفل ایمن تضمین می کند که میله کلی تحت نیروهای چرخشی بالا پایدار و قابل اعتماد باقی می ماند.
- سهولت در جابجایی: ماهیت مدولار میله Kelly به هم پیوسته، جابجایی، حمل و نقل و مونتاژ آن را در محل آسان تر می کند.



5. برنامه های کاربردی
- حفاری فونداسیون: معمولاً در حفاری پی برای ساخت شمع ها، پایه ها و سایر عناصر پی عمیق استفاده می شود.
- عملیات شمع بندی: در عملیات های مختلف شمع بندی که در آن کنترل دقیق بر عمق حفاری مورد نیاز است، مفید است.





نتیجه گیری

میله کلی به هم پیوسته ابزاری همه کاره و کارآمد در صنعت حفاری است. طراحی مدولار و به هم پیوسته آن امکان تنظیم آسان طول را فراهم می کند، انعطاف پذیری و عملکرد عملیات حفاری را افزایش می دهد. با انتقال ایمن نیروی چرخشی و تطبیق با اعماق حفاری مختلف، نقش مهمی در ساخت و ساز فونداسیون مدرن و پروژه های شمع بندی ایفا می کند.



تفاوت بین میله کلی در هم قفل و اصطکاکی چیست؟

میلگردهای به هم پیوسته به دلیل مکانیسم قفل کردنشان در انتقال گشتاور کارآمدتر هستند و آنها را برای شرایط سخت تر زمین مناسب می کند. میله‌های اصطکاکی ساده‌تر هستند و در شرایط کم‌تر مورد استفاده قرار می‌گیرند.





دکل چرخشی که به عنوان دکل حفاری دوار نیز شناخته می شود، نوعی تجهیزات حفاری است که برای ایجاد گمانه در زمین برای کاربردهای مختلف مانند ساخت و ساز، معدن و تحقیقات ژئوتکنیکی استفاده می شود. دکل با چرخاندن یک مته برای نفوذ به خاک یا سنگ عمل می کند و همزمان رشته مته را به جلو می برد. این روش امکان حفاری کارآمد سوراخ های عمیق و با قطر بزرگ را فراهم می کند.



اجزای اصلی دکل چرخشی:
1. میز چرخشی: نیروی چرخشی را برای رشته مته فراهم می کند.
2. مته: خاک یا سنگ را برش می دهد.
3.Kelly Bar: نیروهای چرخشی و عمودی را از میز دوار به مته منتقل می کند.
4. رشته مته: شامل لوله های به هم پیوسته است که طول سوراخ مته را گسترش می دهد.
5. پمپ گل: مایع حفاری (گل) را برای خنک کردن بیت و حذف قلمه ها به گردش در می آورد.



سازندگان معروف دکل های روتاری:
1. Bauer: به خاطر دکل های حفاری چرخشی با کیفیت بالا و تجهیزات مهندسی زمینی معروف است.
2. Soilmec: متخصص در دکل های حفاری دوار، تجهیزات دیوار دیافراگمی، و سایر ماشین آلات ژئوتکنیکی.
3. SANY: یک بازیگر اصلی در تجهیزات ساخت و ساز و حفاری، ارائه طیف وسیعی از دکل های دوار.
4. Mait: دکل های حفاری چرخشی و تجهیزات فونداسیون را با تمرکز بر عملکرد و نوآوری ارائه می دهد.
5. Kobelco: معروف به دکل های چرخشی قابل اعتماد و بادوام که در کاربردهای مختلف ساختمانی استفاده می شود.
6. Casagrande: دکل های حفاری دوار پیشرفته و سایر ماشین آلات پایه را با تاکید زیادی بر فناوری و کارایی ارائه می دهد.



این سازندگان به دلیل نوآوری، قابلیت اطمینان و تجهیزات حفاری با کارایی بالا که در طیف گسترده ای از کاربردها در سراسر جهان استفاده می شوند، مشهور هستند.





1) ما اجزای کلیدی میله های کلی را از فولاد وارداتی از طریق درمان ویژه تولید می کنیم. اینها سر مربع و موارد دیگر را در بر می گیرند. چنین قطعاتی از بالاترین کیفیت برخوردارند و دارای ویژگی‌های برتر و قابلیت اطمینان برای سنگ‌های سخت، شمع‌های با قطر زیاد و بسیار عمیق هستند. تیم های ما به کیفیت متعهد هستند.



2) میله‌های کلی ما از بهترین لوله‌های فولادی استفاده می‌کنند که با دو برابر استحکام تسلیم و عمر مفید با سایر لوله‌ها برابری می‌کنند، و آنها را برای سنگ‌های سخت و لایه‌های متنوع ایده‌آل می‌سازد.



3) ما به لطف کیفیت مواد خام، گواهینامه فولاد و احترام بالا به استانداردهای کیفیت ISO 9001، کاملا مطمئن هستیم که بهترین قابلیت اطمینان را تضمین می کنیم. همه بارهای کلی ما یک سال یا 2000 ساعت کاری گارانتی ارائه می دهیم.



4) تیم ما متشکل از برجسته ترین پرسنل با بیش از ده سال تجربه است. ما می‌توانیم میله‌ها و خدمات کلی سفارشی را برای بسیاری از برندهای پیشرو دکل حفاری چرخشی ارائه دهیم.



5) ما خدمات سفارشی سازی لوله مته را ارائه می دهیم. شما می توانید طول، قطر، لوازم جانبی لوله مته و حتی رنگ لوله مته را برای دکل حفاری خود سفارشی کنید.
